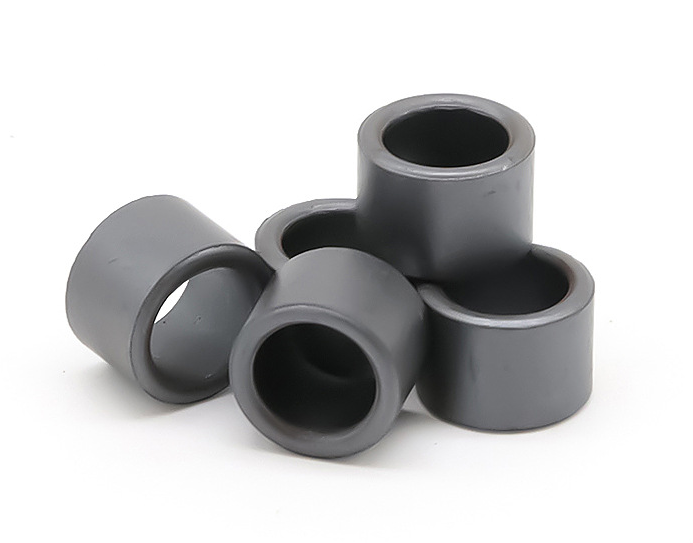

厂家直销EMI抗干扰磁环 锰锌铁氧体磁环T16*12*8

特性Characteristics

符号Symbol

单位Unit

BH5

BH7

BH10

BH12

BH15

初始磁导率Initial permeability

μi

10KHz

5500±25%

7000±25%

10000±25%

12000±25%

15000±25%

100KHz

5500±25%

7000±25%

95000±25%

500KHz

4500min

5000min

比损耗因数 Relative loss factor

tanδ/μi

x10－6

＜15(100KHz)

＜7(10KHz)

＜7(10KHz)

＜8(10KHz)

＜10(10KHz)

比温度系数 Relative temperature coefficient

αur

×10－6/℃

0～1.5（20～60℃）

0～1.5（-30～20℃）0～2（20～55℃）

-0.5～1.5（-30～20℃）-0.5～1.5(20～70℃)

-0.5～1.5(0～70℃)

-1.0～1.5(0～70℃)

饱和磁通密度 （H=1194A/m）Saturation flux density

Bs

mT

25℃

420

400

400

380

360

100℃

剩磁 Remanence (H=1194A/m)

Br

mT

150

90

90

150

140

矫顽力 Coercivity (H=1194A/m)

Hc

A/m

8

10.4

7.2

5

4

减落因数 Disaccommodation factor

DF

×10－6

<3

<3

<2

<2

<2

居里温度 Curie temperature

Tc

℃

>150

>130

>125

>120

>110

电阻率 Resistivity

р

Ω/m

0.3

0.3

0.15

0.15

0.15

密度 Density

d

kg/m3

4.85×103

4.9×103

4.95×103

4.95×103

4.95×103

注：高磁导率锰锌铁氧材料广泛应用于抗电磁干扰噪声滤波器、电感器、宽带变压器、各种通讯传输设备的传送系统，以及日常生活的照明变压器、电子镇流器、开关电源。国内外对高磁导率锰锌铁氧体的研究非常重视，日本TDK公司以及TOKIN公司，荷兰Philips公司，德国Siemens公司等都能批量生产初始磁导率ui≥10000的MnZn铁氧体材料。日本TDK公司开发的磁导率ui为13000的M"Zn铁氧体材料，在100kHz附近起始磁导率的频率特性比较平稳;而且起始磁导率ui为10000，具有正的温度系数;并且实现了商品化。目前我公司采用真空快速氮气保护烧结工艺生产的高磁导率铁氧体磁环产品达到了初始磁导率ui≥18000，已完全能满足电子行业抗电磁干扰EMI的需求。
